Cắt gạch & Bố trí cạnh viên: Những nguyên tắc nhỏ giúp đường ron đẹp và bề mặt đồng đều

Mục lục

1. 01 — Cắt gạch không chỉ để vừa khoảng trống
2. 02 — Mỗi viên có một trạng thái cạnh
3. 03 — Khi viên gạch còn cạnh nguyên bản
4. 04 — Khi toàn bộ cạnh đã được gia công
5. 05 — Hai cạnh cắt gặp nhau có mặc nhiên sai không?
6. 06 — Ba nhóm cạnh và logic của bề mặt
7. 07 — Đưa cạnh cắt về biên: một chiến lược bố trí có điều kiện
8. 08 — Với marble, travertine và gạch có vân: đọc cả hướng vân
9. 09 — Mũi tên phía sau viên: phải đọc theo sản phẩm
10. 10 — Dry layout: nhìn bề mặt trước khi khóa vị trí
11. 11 — Đường ron đẹp không nhất thiết là đường ron nhỏ nhất
12. 12 — Với gạch khổ lớn: nhìn cả mảng, không chỉ từng viên
13. 13 — Bốn câu hỏi trước khi chốt layout
14. 14 — Nguyên tắc Moongres: cùng chuẩn hoàn thiện, cùng ý đồ
15. 15 — Từ một viên gạch đến một bề mặt hoàn chỉnh

Một mặt gạch đẹp không chỉ đến từ bản thân viên gạch.

Khi đưa gạch vào không gian thực tế, vẻ đẹp của bề mặt còn được quyết định bởi cách các viên gặp nhau, cách đường ron chạy qua không gian, hướng của viên gạch và cách xử lý những cạnh đã cắt hoặc gia công.

Đặc biệt với porcelain khổ lớn, gạch vân đá, marble, travertine hoặc những thiết kế có chuyển động vân rõ, chỉ một thay đổi nhỏ trong cách bố trí cũng có thể làm cảm giác của toàn bộ bề mặt khác đi.

Vì vậy, cắt gạch không đơn thuần là cắt cho vừa kích thước.

Đó là một phần của layout.

Và một layout đẹp thường bắt đầu từ những điều rất nhỏ:

Cắt có chủ đích → Cạnh có logic → Hướng có kiểm soát → Ron có trục

01 — Cắt gạch không chỉ để vừa khoảng trống

Trong một mặt bằng, thường có những vị trí cần cắt gạch: sát tường, sát cột, quanh cửa, tại góc, quanh hộp kỹ thuật, tại chỗ giao giữa các vật liệu hoặc ở nơi cần một module riêng.

Nếu chỉ lấy kích thước khoảng trống rồi cắt từng viên cho vừa, bề mặt có thể đúng kích thước nhưng chưa chắc đã tạo được một bố cục tốt.

Một layout cần được nhìn từ tổng thể:

• đường ron bắt đầu và kết thúc ở đâu;
• viên nguyên và viên cắt được phân bổ như thế nào;
• các đường cắt có tạo thành một trục dễ đọc hay không;
• mảnh cắt nhỏ có xuất hiện ở vị trí nổi bật hay không;
• cạnh sau khi cắt hoặc gia công sẽ gặp cạnh nào;
• hướng vân và nhịp bề mặt có được kiểm soát hay không.

TCNA khuyến nghị kiểm tra layout để tránh những mảnh cắt nhỏ tại tường hoặc vị trí chuyển tiếp. Đặt thử viên trước khi dùng vật liệu kết dính — dry layout — giúp kiểm tra trục và điều chỉnh bố trí trước khi khóa phương án. Đây là bước kiểm tra bố cục, không thay thế bản vẽ, chỉ dẫn kỹ thuật hoặc đánh giá hiện trường của dự án.

Nói cách khác, câu hỏi không chỉ là:

Chỗ này còn bao nhiêu centimet để cắt?

Mà còn là:

Toàn bộ mặt gạch sẽ chạy như thế nào?

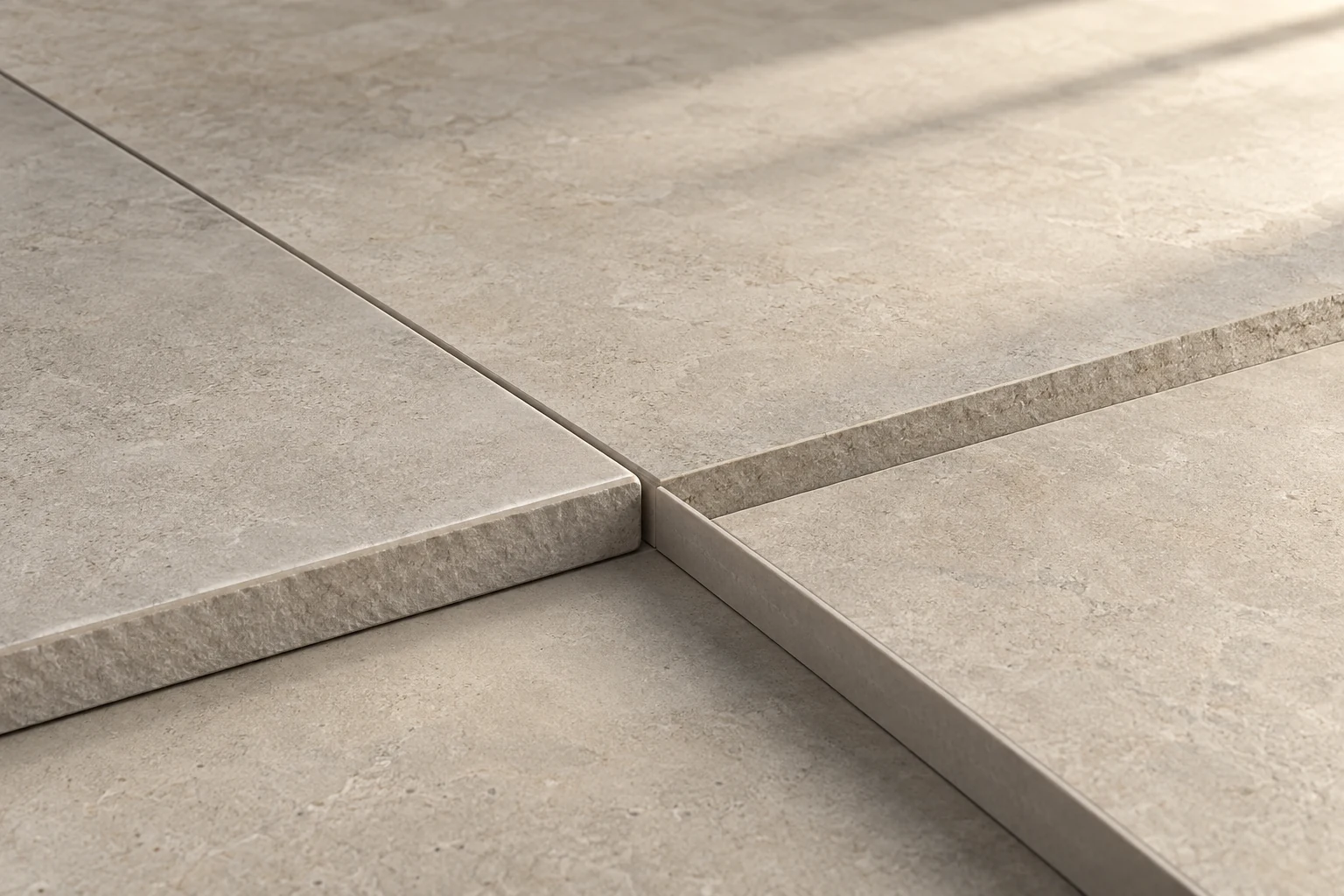

02 — Mỗi viên có một trạng thái cạnh

Khi nói về cạnh gạch, hai khái niệm dễ nhận biết nhất là:

• Cạnh nguyên bản (Factory edge): cạnh của viên ở trạng thái sản phẩm do nhà máy cung cấp;
• Cạnh cắt (Cut edge): cạnh phát sinh sau thao tác cắt.

Nhưng hai tên gọi này chưa đủ cho mọi hạng mục. Một viên có thể được cắt theo quy cách riêng, mài, bo hoặc xử lý toàn bộ cạnh trước khi đưa vào công trình. Khi đó, nguồn gốc của cạnh không còn là thông tin duy nhất cần quan tâm.

Điều cần đọc là trạng thái thực tế của cạnh:

• độ thẳng;
• độ vuông;
• kích thước sau gia công;
• mép cạnh;
• cách hoàn thiện;
• mức độ đồng đều giữa các cạnh sẽ gặp nhau.

Vì vậy, nguyên tắc rộng hơn không phải là factory edge luôn phải gặp factory edge, mà là:

Các cạnh gặp nhau cần được đánh giá theo cùng logic hình học, chất lượng hoàn thiện và ý đồ bố trí.

03 — Khi viên gạch còn cạnh nguyên bản

Với viên còn sử dụng cạnh nguyên bản, việc nhận biết factory edge và cut edge vẫn hữu ích.

Ở những đường ron dễ nhìn thấy, nếu layout và hệ hoàn thiện cho phép, có thể ưu tiên factory edge gặp factory edge; các cạnh cắt được đưa về sát tường, sát biên, góc, vị trí khuất hoặc nơi còn có chi tiết hoàn thiện tiếp theo.

Đây là một lựa chọn về thẩm mỹ và kiểm soát chất lượng. Nó không phải quy tắc bắt buộc cho mọi sản phẩm hoặc mọi công trình.

Lý do cũng không nằm ở một kết luận tuyệt đối rằng cạnh cắt luôn xấu hơn. Cạnh nguyên bản thuộc trạng thái hoàn thiện của sản phẩm. Còn kết quả sau cắt phụ thuộc thêm vào thiết bị, lưỡi cắt, độ chính xác, độ vuông và cách xử lý mép cạnh.

Vì vậy, ưu tiên cạnh nguyên bản tại đường ron chính có thể giúp giảm một biến số. Quyết định cuối cùng vẫn cần đọc theo sản phẩm, chi tiết và tiêu chí nghiệm thu cụ thể.

04 — Khi toàn bộ cạnh đã được gia công

Có những hạng mục sử dụng viên đã được gia công toàn bộ theo quy cách riêng. Trong trường hợp này, việc cố tìm cạnh nguyên bản để cho gặp cạnh nguyên bản không còn phản ánh đúng trạng thái của hệ.

Câu hỏi cần chuyển thành:

Các cạnh gặp nhau có cùng tiêu chuẩn hoàn thiện hay không?

Cần kiểm tra trên hồ sơ, mẫu hoặc mock-up phù hợp:

• độ thẳng có đồng đều không;
• góc có vuông không;
• kích thước sau gia công có ổn định không;
• mép cạnh có cùng cách xử lý không;
• hai viên đặt cạnh nhau có tạo được nhịp ron như ý đồ hay không.

Nếu tất cả các cạnh đều đã được gia công, cạnh gia công gặp cạnh gia công là trạng thái bình thường. Điều tạo nên bề mặt lúc này là:

Độ chính xác → Sự đồng đều → Logic bố trí

05 — Hai cạnh cắt gặp nhau có mặc nhiên sai không?

Không nên đánh giá quan hệ giữa hai cạnh chỉ bằng nhãn cut edge.

Hai cạnh cắt có thể tạo thành một đường ron sạch khi hình học và chất lượng hoàn thiện của chúng tương đồng. Ngược lại, nếu một cạnh thẳng và sạch nhưng cạnh còn lại bị vát, sứt mép, thiếu vuông hoặc khác cách mài, đường ron có thể tạo cảm giác không đều dù kích thước danh nghĩa của hai viên giống nhau.

Do đó, không nên biến câu cut edge không được gặp cut edge thành một luật chung.

Cách đọc thận trọng hơn là:

Hai cạnh sau gia công chỉ nên được bố trí gặp nhau khi hồ sơ, mẫu hoặc kiểm tra phù hợp xác nhận chất lượng và hình học đủ đồng đều cho đường ron dự kiến.

Đây là nguyên tắc kiểm soát chất lượng của Moongres, không phải một tiêu chí nghiệm thu độc lập và không thay thế yêu cầu của tư vấn, nhà sản xuất hoặc hệ thi công.

06 — Ba nhóm cạnh và logic của bề mặt

Cạnh nguyên bản

Là cạnh của sản phẩm ở trạng thái nhà máy cung cấp. Khi còn được giữ lại, cạnh này có thể được ưu tiên ở vị trí dễ nhìn nếu layout cho phép.

Cạnh cắt

Là cạnh phát sinh khi cắt tại công trình hoặc trong quy trình gia công. Trước khi đưa vào đường ron chính, cần được đánh giá theo yêu cầu của hạng mục.

Cạnh đã gia công theo quy cách

Có thể là cạnh được mài, bo hoặc xử lý theo chi tiết riêng. Nó không nên được xem mặc nhiên là factory edge hay là cut edge thô. Trạng thái hoàn thiện sau cùng mới là cơ sở để so sánh với cạnh bên cạnh.

Ba nhóm này giúp người làm specification và thiết kế đặt câu hỏi đúng. Chúng không tự tạo thành một bảng xếp hạng chất lượng.

07 — Đưa cạnh cắt về biên: một chiến lược bố trí có điều kiện

Trong nhiều layout, phần cắt có thể được đưa về tường, góc, cột hoặc ranh giới vật liệu. Cách làm này giúp giữ các trục chính bằng viên nguyên và tập trung xử lý phần cắt tại chu vi.

Tuy nhiên, đưa về biên không có nghĩa là đẩy mọi phần cắt nhỏ về một phía. Một dải rất hẹp tại tường vẫn có thể làm bề mặt mất cân đối. Dry layout hoặc bản vẽ layout cần giúp kiểm tra đồng thời:

• kích thước phần cắt ở hai đầu;
• vị trí dễ nhìn khi bước vào không gian;
• quan hệ với cửa, cột, vách và thiết bị;
• sự liên tục giữa tường và sàn nếu có;
• vị trí transition sang vật liệu khác.

08 — Với marble, travertine và gạch có vân: đọc cả hướng vân

Khi graphic của viên có hướng rõ, cạnh viên và hướng vân cần được đọc cùng nhau.

Một cạnh có thể được xử lý tốt, nhưng tổng thể vẫn thiếu liên tục nếu vân bị đảo hướng ngoài ý đồ, nhịp graphic bị ngắt hoặc các điểm chuyển tiếp không được xem trước. Với marble look, travertine look hoặc thiết kế có chuyển động tuyến tính, dry layout còn là cách kiểm tra:

• hướng chạy chính của vân;
• mức độ liên tục giữa các viên;
• chỗ chuyển nhịp có chủ đích;
• sự phân bố các face;
• quan hệ giữa vân, ron và trục kiến trúc.

Độ biến thiên và số mặt là hai thông tin có liên quan nhưng không đồng nghĩa. Bài này không dùng hình ảnh để suy ra face count hoặc cấp variation của một sản phẩm cụ thể.

09 — Mũi tên phía sau viên: phải đọc theo sản phẩm

Một số sản phẩm có ký hiệu hoặc mũi tên ở mặt sau. Không nên bỏ qua, nhưng cũng không nên mặc định rằng mọi mũi tên đều có cùng ý nghĩa.

Tùy nhà sản xuất và collection, ký hiệu có thể liên quan đến hướng graphic, cách tổ chức pattern, nhận diện trong sản xuất hoặc một hướng dẫn riêng. Có những thiết kế được hãng cho phép chạy cùng hướng; có thiết kế có thể đảo hướng để tạo hiệu ứng khác.

Vì vậy, trước khi bố trí, cần kiểm tra:

• tài liệu của đúng collection;
• hướng dẫn trên thùng hoặc datasheet;
• mẫu được duyệt;
• yêu cầu của bản vẽ layout;
• xác nhận của nhà cung cấp khi ký hiệu chưa rõ.

Không dùng một kinh nghiệm từ sản phẩm này để suy ra ý nghĩa cho sản phẩm khác.

10 — Dry layout: nhìn bề mặt trước khi khóa vị trí

Dry layout không chỉ để kiểm tra xem có đủ viên hay không. Nó giúp nhìn trước quan hệ giữa:

Viên nguyên → Viên cắt → Cạnh → Hướng → Ron → Trục

Ở bước này, có thể phát hiện một dải cắt quá nhỏ, một graphic bị dồn vào một vùng, một điểm nối vân thiếu chủ đích hoặc một đường ron không khớp với trục kiến trúc.

Dry layout cũng là lúc cần đối chiếu đúng shade và caliber theo thông tin trên bao bì/hồ sơ. Khi dùng nhiều thùng, nguồn TCNA và hướng dẫn của nhà sản xuất khuyến nghị kiểm tra mã và trộn viên từ nhiều thùng để đánh giá tổng thể thay vì hoàn thiện tuần tự từng thùng. Việc này không thay thế yêu cầu phê duyệt mẫu hoặc quy định riêng của collection.

11 — Đường ron đẹp không nhất thiết là đường ron nhỏ nhất

Một đường ron ít nổi bật có thể hỗ trợ cảm giác liền mạch. Nhưng không nên biến ron càng nhỏ càng đẹp thành nguyên tắc chung.

Chiều rộng ron cần được đọc cùng:

• hình học và dung sai của sản phẩm;
• loại cạnh;
• kích thước và format;
• layout;
• nền và hệ lắp đặt;
• ứng dụng;
• chỉ dẫn của nhà sản xuất và hồ sơ dự án.

Rectified mô tả viên có các cạnh được hoàn thiện cơ học để đạt kích thước bề mặt chính xác hơn. Thuật ngữ này không tự động có nghĩa là có thể bỏ ron hoặc dùng một chiều rộng ron duy nhất cho mọi dự án.

Trong MG.04.11, ron được nhìn như một phần của bố cục. Các yêu cầu định lượng phải được lấy từ hồ sơ và nguồn kỹ thuật phù hợp, không suy ra từ cảm nhận thẩm mỹ.

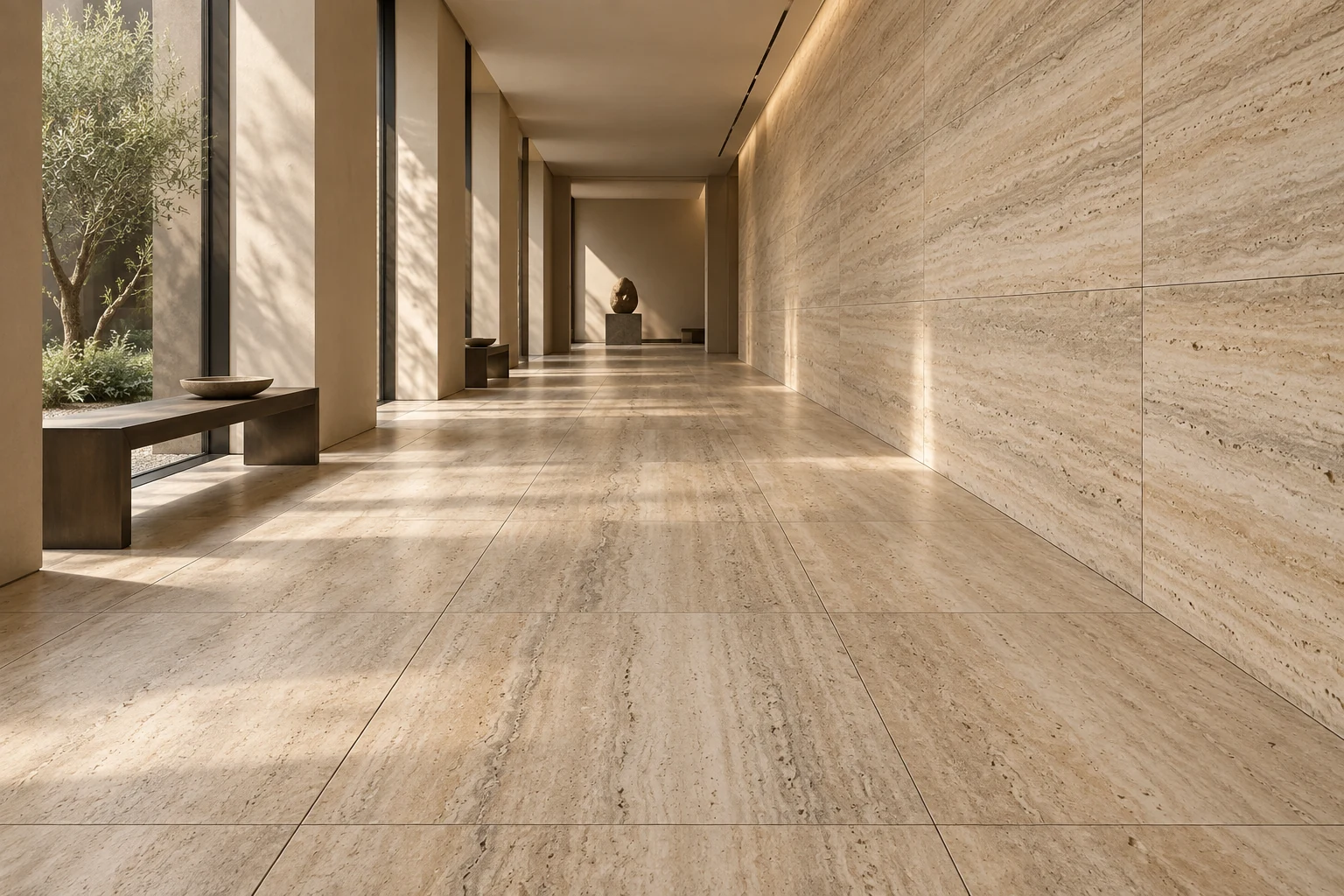

12 — Với gạch khổ lớn: nhìn cả mảng, không chỉ từng viên

Khổ lớn làm giảm số lượng module trên một mặt phẳng, nhưng mỗi quyết định về trục, cạnh, graphic và ron có thể trở nên dễ nhận thấy hơn.

Thay vì chỉ kiểm tra từng viên, cần nhìn toàn mảng:

• grid có đi cùng kiến trúc không;
• đường ron chính có tạo nhịp ổn định không;
• phần cắt ở hai đầu có cân bằng không;
• hướng vân có dẫn mắt theo ý đồ không;
• transition có được giải quyết như một phần của layout không;
• các yêu cầu hệ lắp đặt đã được đọc theo đúng sản phẩm và điều kiện dự án chưa.

Bài này không thay thế hướng dẫn thi công gạch khổ lớn. Nó tập trung vào cách nhìn bố cục trước khi các quyết định được khóa.

13 — Bốn câu hỏi trước khi chốt layout

1. Bề mặt được nhìn từ đâu?

Xác định góc nhìn chính, lối vào, hướng ánh sáng và những vùng người dùng quan sát nhiều nhất.

2. Trục nào đang tổ chức không gian?

Đọc cửa, tường, cột, vách, đồ nội thất cố định và ranh giới vật liệu trước khi đặt trục ron.

3. Cạnh nào sẽ gặp cạnh nào?

Xác định trạng thái cạnh tại các đường ron chính, vùng biên và vị trí chuyển tiếp. Không chỉ ghi cắt tại chỗ mà bỏ qua chất lượng cạnh sau cắt.

4. Điều gì cần được duyệt trước?

Xác định mẫu, mock-up, bản vẽ layout, hướng graphic, màu ron và tiêu chí kiểm tra cần người có thẩm quyền của dự án xác nhận.

14 — Nguyên tắc Moongres: cùng chuẩn hoàn thiện, cùng ý đồ

Moongres không xem factory edge là một từ khóa chất lượng, cũng không xem cut edge là một lỗi mặc định.

Điều cần giữ là:

Những cạnh gặp nhau cần được xử lý theo cùng chuẩn hoàn thiện và được đặt vào một layout có chủ đích.

Khi còn cạnh nguyên bản, có thể tận dụng tính đồng đều của trạng thái sản phẩm ở những đường ron quan trọng. Khi viên đã được gia công toàn bộ, cần đánh giá trạng thái sau gia công. Khi có vân, phải đọc thêm hướng. Khi có nhiều thùng, phải nhìn sự phân bố. Khi dùng khổ lớn, phải nhìn cả mảng.

Mỗi nguyên tắc chỉ có giá trị khi được đặt trong đúng bối cảnh sản phẩm, hệ lắp đặt và hồ sơ dự án.

15 — Từ một viên gạch đến một bề mặt hoàn chỉnh

Một viên gạch bước vào không gian không còn là một vật thể đứng riêng.

Nó trở thành:

Module + Cạnh + Hướng + Ron + Trục + Ánh sáng + Không gian

Vì vậy, chất lượng của bề mặt không chỉ nằm ở việc viên gạch có đẹp hay không. Nó còn nằm ở cách các viên được tổ chức để cùng tạo thành một trường vật liệu thống nhất.

Cắt có chủ đích giúp phần cắt trở thành một phần của bố cục.

Cạnh có logic giúp đường ron được đọc rõ ràng.

Hướng có kiểm soát giúp graphic và vân đi cùng ý đồ thiết kế.

Ron có trục giúp viên gạch kết nối với kiến trúc.

Đó là lúc việc cắt cho vừa trở thành một quyết định về bề mặt.

Nguồn kỹ thuật

• Tile Council of North America, Ceramic Tile FAQ: layout, dry layout, shade/caliber, trộn thùng và grout spacing.
• Marazzi USA, How to Install Tile: kiểm tra trục, đặt thử, xử lý phần cắt và trộn nhiều thùng.
• Marazzi USA, Frequently Asked Questions: rectified tile, shade và caliber.
• Crossville, Shades 2.0 product literature: ví dụ cho graphic có hướng và chỉ dẫn product-specific.
• Marazzi USA, Large Format Tile Installation: các yếu tố hệ thống cần đọc với gạch khổ lớn.
